L2+
Erweiterte Kraftprüfsoftware für anspruchsvollere Prüfabläufe, mit grafischer Analyse, Toleranzbewertung und flexibler Datenauswertung.
Erweiterte Software zur Kraftprüfung und Auswertung
L2+ ist für Anwendungen ausgelegt, bei denen Kraftmessungen nicht nur durchgeführt, sondern auch detailliert ausgewertet und dokumentiert werden sollen. Die Software eignet sich für Zug-, Druck-, Halte-, Bruch-, Zyklus-, Schäl- und Reibungsprüfungen sowie für viele weitere kraftbezogene Prüfaufgaben.
Flexible und individuell angepasste Prüfabläufe

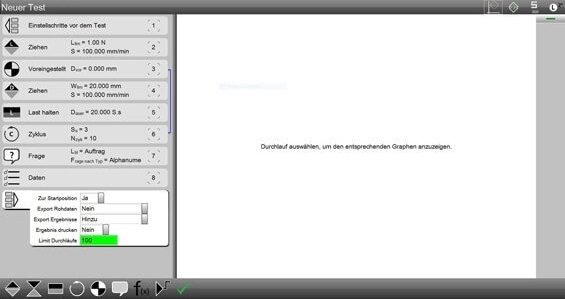

Mit dem Test Builder können Prüfabläufe schrittweise aufgebaut werden. Ein Prüfablauf kann aus einfachen Einzelschritten bestehen oder mehrere Schritte kombinieren, zum Beispiel Zug, Druck, Halten, Zyklus, Bruch und Benutzerabfragen.
Dadurch lassen sich einfache Standardprüfungen ebenso abbilden wie mehrstufige Prüfabläufe mit unterschiedlichen Grenzwerten, Geschwindigkeiten und Stoppbedingungen.
Auswertung und Analyse direkt am Kurvenverlauf

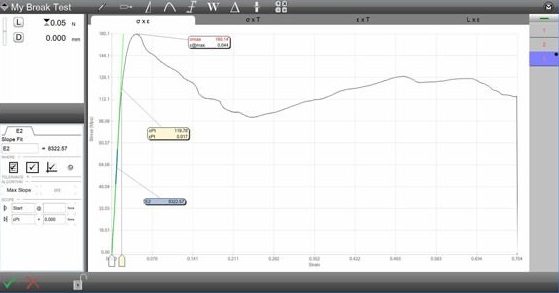

Umfangreiche Diagramme erlauben eine direkte visuelle Auswertung zentraler Kennwerte wie Steigungsverhalten, Extremwerte und Punktdifferenzen.

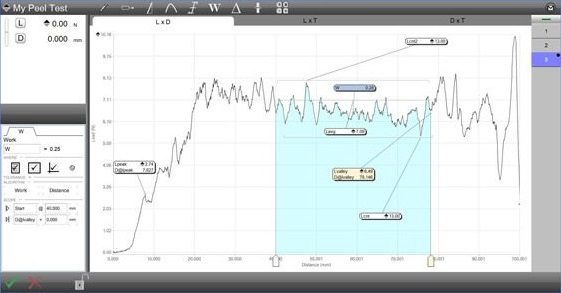

Bei Federprüfungen kann die Kraft-Weg-Kurve zur Bestimmung von Kennwerten wie Federkraft oder Federrate verwendet werden. Erweiterte Prüfverfahren wie Schälprüfungen lassen sich über Spitzenwertanalysen, Zählen von Peaks und mathematische Mittelwertbildung präzise auswerten.
Übersichtliche Ergebnis- und Datenansichten
Während und nach der Prüfung stehen verschiedene Ansichten zur Verfügung. Die Software zeigt Messwerte, Ergebnisse, Diagramme und Tabellen übersichtlich an. Mehrere Prüfläufe können gemeinsam betrachtet und miteinander verglichen werden.
Statistik- und Toleranzansichten unterstützen die Bewertung von Serienprüfungen. Abweichungen außerhalb definierter Toleranzen werden klar erkennbar dargestellt.
Datenexport und Erstellen von Reports
Rohdaten und Ergebnisdaten können im CSV-Format exportiert werden. Dies ist automatisch nach Abschluss einer Prüfung oder manuell bei Bedarf möglich. Zusätzlich sind Exportfunktionen für die Zwischenablage und als Bilddateien verfügbar. Für die Dokumentation stehen verschiedene Reportarten zur Verfügung, zum Beispiel Diagramm-, Statistik- und Toleranzberichte.
Bedingte Programmierung über optionalen Automation Builder
Für erweiterte Anwendungen kann L2+ mit dem optionalen Automation Builder ergänzt werden. Damit lassen sich eigene Formeln definieren, digitale Ein- und Ausgänge ansteuern sowie logische Abläufe und bedingte Programmschritte wie If/Then/Else-Abfragen in Prüfabläufe integrieren.
Ideal geeignet für
- Anspruchsvollere Kraftmessungen
- Zug- und Druckprüfungen
- Bruchprüfungen
- Halte- und Zyklusprüfungen
- Federprüfungen und Federratenbestimmung
- Schälprüfungen und Peak-Auswertungen
- Serienprüfungen mit Statistik und Toleranzbewertung
- Datenexport für Qualitätssicherung und SPC
| Betriebssystem | Windows® |
|---|---|
| Bedienung | Touchscreen, Maus, Tastatur |
| Hardware |
Die L2+ Software wird zusammen mit dem passenden motorisierten Kraftprüfstand und Kraftaufnehmer eingesetzt.
→ Zum FMM Universalprüfstand |
